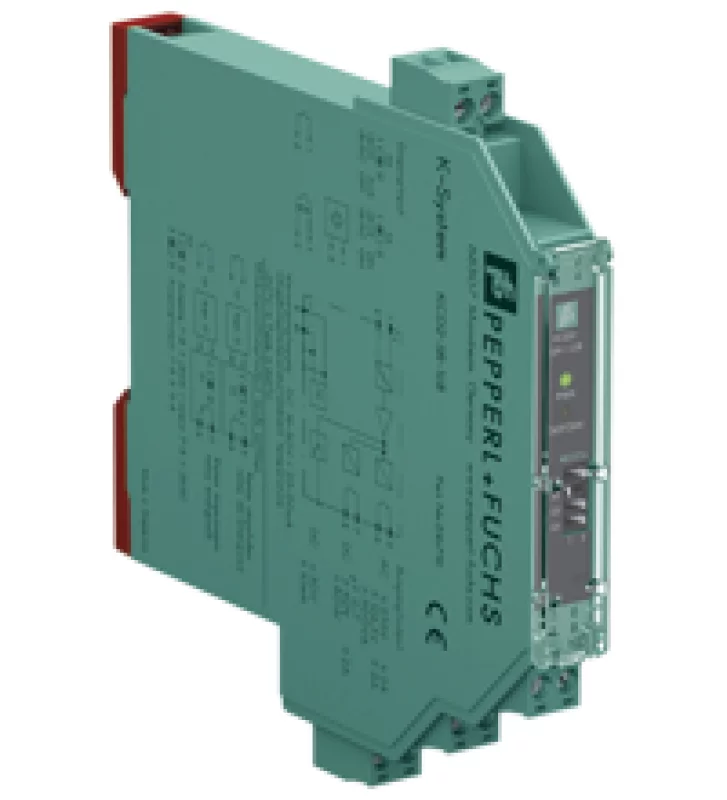

Коммутирующий усилитель KCD2-SR-1.LB

Техническое описание KCD2-SR-1.LB Описание оборудования 24 В постоянного тока Основные Характеристики Тип сигнала Цифровой вход Параметры функциональной безопасности Уровень целостности безопасности (SIL) SIL 2 Поставка соединение Силовая рельс или клеммы 9+, 10- Номинальное напряжение 19 ... 30 V DC пульсация ≤ 10% Номинальный ток ≤ 30 мА Рассеяние мощности ≤ 500 мВт Потребляемая мощность ≤ 500 мВт вход Соединительная сторона полевая сторона соединение клеммы 1+, 2- Номинальные значения соотв. по EN 60947-5-6 (NAMUR) Напряжение разомкнутой цепи / ток короткого замыкания ок. 10 В постоянного тока / прибл. 8 мА Точка переключения / гистерезис переключения 1,2 ... 2,1 мА / ок. 0,2 мА Обнаружение сбоя линии обрыв I ≤ 0,1 мА, короткое замыкание I ≥ 6,5 мА Отношение Pulse / Pause минимум 20 мс / мин. 20 мс Вывод Соединительная сторона контрольная сторона соединение выход I: клеммы 5, 6; выход II: клеммы 7, 8 Выход I сигнал; реле Выход II сигнал или сообщение об ошибке; реле Контактная информация 253 В AC / 2 A / cos φ> 0,7; 126,5 В AC / 4 A / cos φ> 0,7; 30 В постоянного тока / 2 Резистивная нагрузка Минимальный ток переключения 2 мА / 24 В постоянного тока Задержка включения / выключения ≤ 20 мс / ≤ 20 мс Механическая жизнь 10 7 циклов переключения Характеристики переноса Частота переключения ≤ 10 Гц Гальваническая изоляция Ввод, вывод усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф. Вход / питание усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф. Выход / питание усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф. Выход / Выход усиленная изоляция согласно. к EN 50178, номинальное напряжение изоляции 300 В эфф. Индикаторы / настройки Элементы отображения светодиоды Элементы управления DIP-переключатель конфигурация через DIP-переключатели этикетирование пространство для маркировки спереди Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2013 (промышленные объекты) Низкое напряжение Директива 2014/35 / ЕС EN 61010-1: 2010 Соответствие Электромагнитная совместимость NE 21: 2006 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Механические характеристики Степень защиты IP20 соединение винтовые клеммы Вес 100 гр. Габаритные размеры 12,5 х 114 х 119 мм, корпус типа A2 монтаж на 35 мм DIN-рейке в соотв. по EN 60715: 2001
