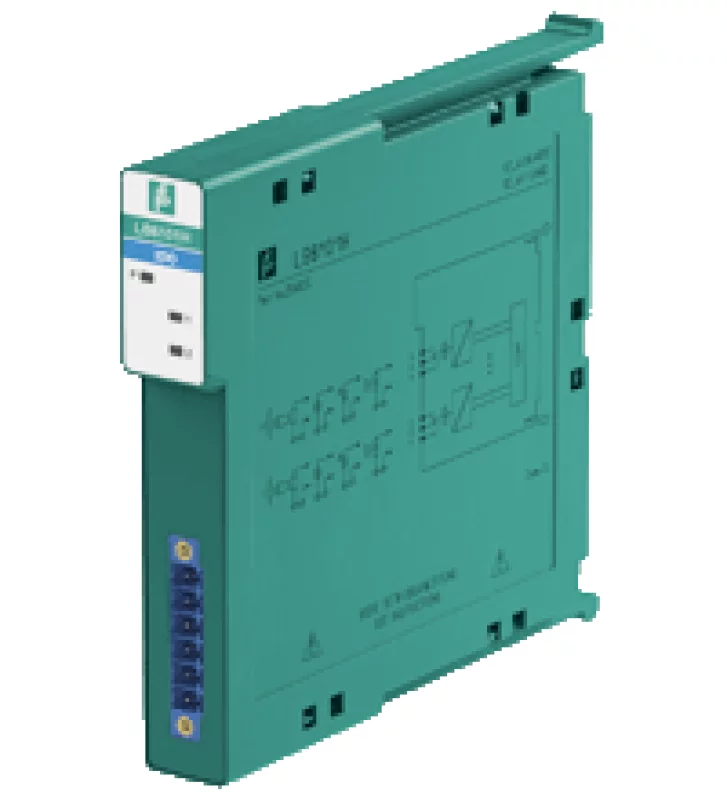

LB6101H

Техническое описание LB6101H игровые автоматы Занятые слоты 1 Поставка соединение объединительная шина Номинальное напряжение 12 В постоянного тока, только в связи с источниками питания LB9 *** Потребляемая мощность 0,65 Вт Внутренняя шина соединение объединительная шина Интерфейс специальная шина производителя к стандарту com Вывод соединение канал I: 1-2 NC, 3; канал II: 4-5 NC, 6 Минимальная нагрузка 1 В, 1 мА Реле Напряжение переключения DC: 30 В, переменный ток: 230 В, 60 В (UL) Ток переключения 1 Резистивная нагрузка DC / AC Мощность переключения 30 ВА / 30 Вт / 230 ВА, 60 Вт (UL) Электрическая жизнь 0,5 Mio. циклы Время отклика 20 мс (в зависимости от времени цикла шины) Материал контакта AgPd позолоченный Сторожевая собака в течение 0,5 с устройство переходит в безопасное состояние, например, после потери связи Индикаторы / настройки Светодиодный индикатор Индикатор питания (P) зеленый:  индикатор состояния питания (1, 2) желтый: сигнал (на канал) Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1 Низкое напряжение Директива 2006/95 / EC EN 61010-1 Соответствие Электромагнитная совместимость NE 21 Степень защиты IEC 60529 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F), 70 ° C (не Ex) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 при установке на объединительную плату соединение съемный передний соединитель с винтовым фланцем (принадлежность)  Подключение через пружинные клеммы (0,14 ... 1,5 мм 2 ) или винтовые клеммы (0,08 ... 1,5 мм 2 ) масса ок. 90 г Габаритные размеры 16 х 100 х 102 мм
