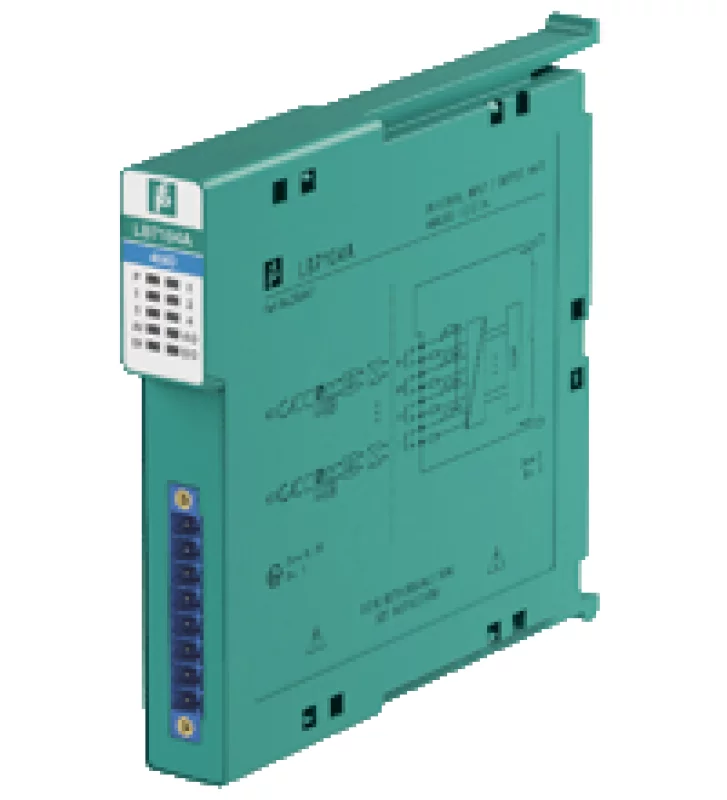

Универсальный модуль ввода/вывода LB7104A

Техническое описание LB7104A игровые автоматы Занятые слоты 1 Поставка соединение объединительная шина Номинальное напряжение 12 В постоянного тока, только в связи с источниками питания LB9 *** Рассеяние мощности 2 Вт Потребляемая мощность 3 Вт Внутренняя шина соединение объединительная шина Интерфейс специальная шина производителя к стандарту com Аналоговый вход Количество каналов 4 Подходящие полевые устройства Полевое устройство преобразователь давления Полевое устройство [2] преобразователь потока Полевое устройство [3] преобразователь уровня Полевое устройство [4] Преобразователь температуры Интерфейс полевого устройства соединение 2-проводной передатчик соединение клеммы 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8- Напряжение питания передатчика минимум 15 В при 20 мА; 21,5 В при 4 мА Входное сопротивление 15 Ом Обнаружение сбоя линии могут быть включены / выключены для каждого канала с помощью инструмента настройки, настраиваемого с помощью инструмента настройки Короткое замыкание заводская настройка:> 21 мА Может быть параметризована в диапазоне 0 ... 22 мА Разомкнутая цепь заводская настройка: <3,6 мА Может быть параметризована в диапазоне 0 ... 22 мА Связь HART да Вторичная переменная HART да Аналоговый выход Количество каналов 4 Подходящие полевые устройства Полевое устройство Пропорциональный клапан Полевое устройство [2] Преобразователи I / P Полевое устройство [3] просмотр на месте соединение клеммы 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8- Обнаружение сбоя линии могут быть включены / выключены для каждого канала с помощью инструмента настройки, настраиваемого с помощью инструмента настройки Короткое замыкание заводская настройка: <50 Ω настраивается между 0 ... 26 мА Разомкнутая цепь отклонение заданного выходного значения> 0,5 мА нагрузка Макс. 750 Ом. Связь HART да Вторичная переменная HART да Сторожевая собака выход через 0,5 с после серьезной неисправности Цифровой вход Количество каналов 4 Интерфейс датчика Соединение [2] бесконтактный контакт соединение клеммы 1+, 2-; 3+, 4-; 5+, 6-; 7+, 8- Цифровые сигналы (активные) Точка переключения: ВКЛ. > 2,1 мА Точка переключения: ВЫКЛ <1,2 мА Обнаружение сбоя линии может быть включено / выключено для каждого канала с помощью инструмента настройки соединение механический выключатель с дополнительными резисторами (см. схему подключения) Короткое замыкание > 7 мА Разомкнутая цепь <0,1 мА Цифровой выход Количество каналов 4 Подходящие полевые устройства Полевое устройство Соленоидный клапан Полевое устройство [2] звуковой сигнал Полевое устройство [3] визуальная сигнализация соединение терминалы 1+, 2-, 3+, 4-, 5+, 6-, 7+, 8- Возможности привода 12 В / 22 мА Напряжение обратной связи минимум 22,7 В Предел тока 22 мА Внутренний резистор 385 Ом Обнаружение сбоя линии может быть включено / выключено для каждого канала с помощью инструмента настройки Испытательный ток 0,4 мА Короткое замыкание <50 Ом Разомкнутая цепь <0,2 мА Характеристики переноса Отклонение После калибровки 0,1% от диапазона сигнала при 20 ° C (68 ° F) Время обновления ок. 100 мс (4 канала) Индикаторы / настройки Светодиодный индикатор Индикатор питания (P) зеленый: питание  Диагностический светодиод (I) красный: неисправность модуля, красное мигание: ошибка связи, белый: фиксированный набор параметров (параметры из ком-единицы игнорируются), белый мигает: запрашивает параметры из com-блока  Индикатор состояния (1 -4) красный: ошибка линии (обрыв провода или короткое замыкание), желтый: состояние цифрового ввода / вывода (0/1)  Светодиодный индикатор конфигурации (AI, AO, DI, DO) белый: выбранный режим канала Соответствие директив Электромагнитная совместимость Директива 2014/30 / ЕС EN 61326-1: 2006 Соответствие Электромагнитная совместимость NE 21: 2007 Степень защиты IEC 60529: 2000 Условия окружающей среды Температура окружающей среды -20 ... 60 ° C (-4 ... 140 ° F) Температура хранения -25 ... 85 ° C (-13 ... 185 ° F) Ударопрочность ударный тип I, длительность удара 11 мс, амплитуда удара 15 г, количество ударов 18 Виброустойчивость диапазон частот 10 ... 150 Гц; частота перехода: 57,56 Гц, амплитуда / ускорение ± 0,075 мм / 1 г; 10 циклов  диапазон частот 5 ... 100 Гц; частота перехода: 13,2 Гц амплитуда / ускорение ± 1 мм / 0,7 г; 90 минут при каждом резонансе Повреждение газа предназначенные для работы в условиях окружающей среды в соотв. к ISA-S71.04-1985, уровень серьезности G3 Механические характеристики Степень защиты IP20 при установке на объединительную плату соединение съемный передний соединитель с винтовым фланцем (принадлежность)  Подключение через пружинные клеммы (0,14 ... 1,5 мм 2 ) или винтовые клеммы (0,08 ... 1,5 мм 2 ) масса ок. 100 г Габаритные размеры 16 х 100 х 102 мм
